Apa Itu Motherboard dan Kenali Bagian Pentingnya!

5 min read

MOTHERBOARD ADALAH

Jika diibaratkan seperti tubuh makhluk hidup, motherboard adalah perangkat keras yang menjadi  jantung dari sebuah komputer.

Motherboard menyatukan setiap keping komponen komputer agar menjadi mesin yang utuh dan dapat bekerja secara maksimal.

Namun, seringkali orang-orang kurang begitu memahami apa itu motherboard karena memang kepopuleran motherboard tidak sebesar prosesor, RAM, VGA, maupun SSD dalam setiap iklannya.

Untuk mempelajari betapa pentingnya motherboard pada suatu perangkat komputer, simak artikel ini ya, GudPeople!

Pengertian Motherboard

motherboard adalah
Gambar motherboard

Motherboard adalah papan sirkuit dengan sejumlah soket dan slot yang digunakan untuk menghubungkan berbagai perangkat keras (hardware) pembangun komputer.

Perangkat keras yang dimaksud adalah CPU (Central Processing Unit), RAM (Random Access Memory), hard drive, dan video card sehingga komputer dapat bekerja sebagaimana mestinya.

Ada berbagai bahan yang menjadi penyusun motherboard. Untuk dasarannya, umumnya motherboard terbuat dari selembar papan plastik yang sangat kuat dan bersifat non konduktor.

Di atas papan plastik ini kemudian dibuat rangkaian tipis dari aluminum foil atau tembaga yang disebut sebagai traces atau konduktor.

Traces sendiri berperan sebagai sirkuit untuk mengirimkan sinyal listrik ke CPU, RAM, dan komponen lainnya.

Nah, kumpulan dari rangkaian traces yang saling bekerja sama untuk mengirimkan arus atau data kepada komponen-komponen di motherboard disebut sebagai bus

Oh iya, selain dikenal dengan nama motherboard, papan sirkuit ini dikenal juga dengan sebutan mainboard, mobo, mb, backplane board, base board, main circuit board, planar board, system board, atau logic board.

Membahas pengertian motherboard rasanya kurang lengkap apabila tidak mengetahui bagaimana asal-usulnya. Iya, ‘kan?

Yuk, simak sejarah awal mula bagaimana motherboard ini tercipta!

Baca Juga: Cara Menjadi Blogger untuk Menghasilkan Uang dengan Cepat

Sejarah Motherboard

Dirilis pada tahun 1981, motherboard dulunya disebut sebagai planar. Jadi, planar merupakan motherboard pertama yang digunakan dalam IBM Personal Computer.

Saat itu, planar menampung CPU dan RAM komputer, fitur audio, port untuk keyboard dan pita kaset, slot untuk add-on cards, serta sebuah sistem bernama bus.

Sebelum terciptanya motherboard, komputer dapat bekerja dengan adanya papan sirkuit sederhana yang disebut sebagai backplane.

Anda dapat membayangakan sebuah backplane sebagai motherboard yang kosong.

Sehingga saat itu, para pekerja di industri komputer perlu memasang setiap komponen pada papan sirkuit masing-masing dan mencolokkannya pada backplane.

Hal tersebut membuat komputer pada masa tersebut berukuran besar, cukup sulit dipindahkan, dan harganya mahal.

Oleh karena itu, ditemukannya motherboard menjadi sebuah terobosan yang sangat mempengaruhi dunia pengembangan komputer.

Selanjutnya, mari mempalajari fungsi-fungsi motherboard di bawah ini.

Fungsi Motherboard

Fungsi utama motherboard adalah sebagai distributor daya dan penghubung segala jenis komponen komputer sehingga mereka dapat berkomunikasi satu sama lain.

Jika dirinci secara lebih detail, berikut fungsi motherboard:

  1. Memindahkan data antar komponen.
  2. Mengirimkan perintah dari CPU ke komponen lain.
  3. Menghubungkan CPU ke memori.
  4. Menghubungkan CPU ke slot ekspansi.
  5. Mengirimkan daya listrik ke komponen lain seperti speaker, LED, dan saklar.

Baca Juga: Cara Menjaga Privasi di Media Sosial, Jangan Ceroboh!

Letak Motherboard

Jika membongkar komputer yang Anda miliki, Anda akan menemukan motherboard di dalam casing komputer; ada yang di sisi kiri dan ada yang di sisi kanan tower.

motherboard adalah

Kriteria Motherboard yang Aman

Motherboard yang aman adalah motherboard yang dapat melindungi semua komponen komputer dari kerusakan akibat tegangan listrik tidak stabil, korsleting, malware, virus dan gangguan lainnya

Karena motherbord berfungsi sebagai penghubung antar semua komponen dalam sistem komputer, jika penghubungnya bermasalah maka komputer tidak dapat bekerja dengan normal.

Ada beberapa kriteria motherboard yang aman dan bagus:

  • Merk Terpercaya

Motherboard dari merk kenamaan seperti MSI, Asus, Gigabyte, Intel, Biostar, ASRock dan lainnya.

Karena hardware ini nantinya akan bekerja non-stop menjadi komputer server, jadi merk harus yang bagus.

  • Kompabilitas dan Kebutuhan

Pastikan motherboard memiliki jenis prosesor, RAM, hardisk dan komponen lain yang sesuai dengan kebutuhan Anda saat ini.

  • Kompabilitas Software

Cek tentang kompabilitas yang menambah keamanan server seperti teknologi enkripsi, pengamanan jaringan dan keamanan lainnya.

  • Fitur Remote

Karena akan digunakan untuk kebutuhan server, fitur remote menjadi salah satu fitur wajib yang harus ada pada motherboard.

Biasanya menggunakan fitur IPMI (Intelligent Platform Management Interface) atau BMC (Baseboard Management Controller).

  • Dukungan Keamanan Hardware

Beberapa casing dari CPU menggunakan desain yang bisa melindungi server dari akses yang tidak sah atau pencurian.

  • Dukungan Firmware dan Produsen

Firmware berkaitan dengan dukungan software update dari produsen terutama masalah keamanan sistem.

Selain itu pastikan juga memilih merk yang memberikan pelayanan aftersales yang bagus.

  • Manajemen Sumber Daya

Terakhir, pastikan motherboard mendukung pengunaan sumber daya yang efisien.

Lalu apa saja komponen yang ada pada motherboard?

Komponen Motherboard

Motherboard terdiri dari banyak komponen tergantung dari model dan brand perangkat komputer Anda.

Walau begitu, secara umum motherboard memiliki komponen berikut ini:

1. Chipset

Chipset merupakan komponen utama motherboard. Sebab, ketika komputer menyala, chipset akan langsung bekerja untuk membangun dan mengatur jalur data.

Jalur data yang dibangun oleh chipset akan menghubungkan prosesor dengan komponen motherboard lainnya.

2. Soket CPU (Processor Socket)

Socket CPU digunakan untuk memasang prosesor di motherboard.  Kemudian perlu diketahui bahwa ada dua jenis soket CPU, yaitu soket LIF (Low Insertion Force) dan soket ZIF (Zero Insertion Force).

LIF merupakan soket prosesor model lama, sedangkan ZIF adalah soket model baru.

Baca Juga: Waspada! Ketahui Cara Memastikan Keamanan Website Berikut

3. Northbridge

motherboard adalah
Gambar northbridge

Northbridge atau dikenal juga sebagai MCH (Memory Controller Hub) mempunyai tugas dan juga fungsi penting di dalam motherboard.

Komponen ini berfungsi untuk:

  • Mengendalikan komunikasi antara CPU, RAM, PCI Express, dan Southbridge.
  • Melakukan kontrol terhadap video.
  • Menentukan tipe, jumlah, dan kecepatan dari prosesor yang dihubungkan ke motherboard.
  • Menghubungkan CPU ke dalam sistem memori dan sistem graphic controller melalui serial bus yang berkecepatan tinggi.

4. Southbridge

motherboard adalah
Gambar southbridge

Southbridge merupakan chipset yang berhubungan dengan peripheral dan berfungsi untuk melakukan pengaturan pada bus IDE, USB, dan PnP.

Selain itu, southbridge juga berfungsi sebagai pengontrol perangkat seperti keyboard, mouse, dan power management motherboard.

5. Super I/O Chip

Super I/O chip atau Super Input/Output chip adalah sirkuit terpadu pada motherboard yang berfungsi untuk menangani perangkat input/output yang lebih lambat atau kurang menonjol.

Saat ini, super I/O masih digunakan di komputer yang mendukung perangkat-perangkat lawas.

Sedangkan untuk versi baru, chipset telah menggabungkan super I/O dengan southbridge dan northbridge.

6. BIOS

motherboard adalah

BIOS (Basic Input Output System) merupakan salah satu chip penting dalam motherboard yang berfungsi untuk mengeksekusi POST (Power on Self Test).

Baca Juga: Cara Mengganti IP Address ke Negara Lain (Semua Perangkat)

7. CMOS

CMOS atau Complementary Metal Oxide Semiconductor adalah sebuah baterai yang menjadi

sumber tenaga pada memori kecil motherboard.

Memori tersebut merupakan tempat menyimpan pengaturan konfigurasi komputer, seperti waktu dan tanggal.

Dengan adanya CMOS, Anda tidak perlu lagi melakukan pengaturan konfigurasi setiap kali menyalakan komputer.

8. Soket Memori SIMM/DIMM

SIMM (Single In-Line Memory Module) dan DIMM (Dual In-Line Memory Module) merupakan modul memori berisi random akses memori.

Kedua chip ini berfungsi sebagai tempat penyimpanan data atau informasi sementara.

Setelah komputer mati atau di-restart, seluruh data yang berada di dalam RAM akan hilang. Berbeda dengan hard disk yang akan menyimpan data secara permanen.

9. Slot RAM

Slot RAM merupakan komponen yang digunakan untuk memasang RAM di dalam motherboard.

Jumlah slot juga dapat berbeda-beda, bergantung pada merek perangkat komputer yang digunakan.

10. Slot AGP

slot AGP

Slot AGP (Accelerated Graphics Port) adalah slot yang terletak di samping slot PCI dan berfungsi untuk memasang graphic card atau biasa disebut dengan VGA.

Graphic card digunakan untuk mendukung grafik di dalam game 3D.

11. Slot PCI

Slot PCI (Peripheral Component Interconnect) merupakan komponen periferal yang digunakan untuk memasang perangkat PCI seperti WiFi card, LAN card, dan sound card.

12. Slot IDE/SATA

Slot SATA (Serial Advanced Technology Attachment) dan IDE (Integrated Development Environment) berfungsi untuk menghubungkan perangkat harddisk pada komputer.

SATA bentuknya kecil seperti slot USB sedangkan IDE berbentuk memanjang dengan banyak pin.

Untuk saat ini, yang lebih banyak digunakan adalah slot SATA. Sedangkan slot IDE hanya digunakan pada PC lawas yaitu pentium II dan III.

Baca Juga: Pernah Jadi Korban Spam? Ini Cara Ampuh Mencegah Spam!

Jenis-Jenis Motherboard

Motherboard memiliki beberapa jenis yang berbeda tergantung dari tipe prosesor dan memori yang digunakan oleh komputer.

Oleh karena itu, motherboard tidak bisa digunakan secara universal. Berikut penjelasan mengenai jenis-jenis motherboard:

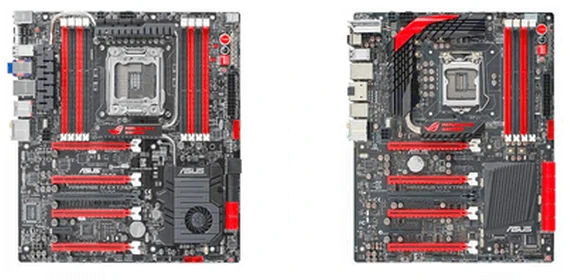

Extended ATX dan Standard ATX
Extended ATX dan Standard ATX.

1. Micro ATX

Micro ATX merupakan motherboard dengan ukuran 244×244 yang menawarkan slot dalam jumlah yang lebih sedikit daripada tipe lainnya.

Motherboard tipe ini cocok digunakan oleh user yang tidak memerlukan banyak slot dan ingin melakukan update komponen di lain kesempatan.

2. Standard ATX

Motherboard standard ATX memiliki dimensi sebesar 305 x 244 mm dan menawarkan lebih banyak slot ekspansi.

Slot ekspansi yang ditawarkan adalah 4 slot RAM, 2 slot PCIe, slot USB, dan berbagai slot lainnya untuk kemudahan konektivitas.

Namun perlu diingat bahwa motherboard tipe ini hanya cocok untuk casing yang mendukung motherboard full ATX atau Extended ATX.

3. Extended ATX

Extended ATX atau EATX merupakan tipe motherboard dengan dimensi 344×330 mm.

Area permukaannya yang lebih lebar daripada micro ATX dan standar ATX membuat EATX memiliki pembuangan panas yang lebih baik.

Selain itu, motherboard tipe ini memiliki dual CPU, konfigurasi tunggal dan juga 8 slot RAM.

Karena memiliki banyak ruang untuk mengakomodasi hardware tambahan, secara umum EATX digunakan di dalam server.

Baca Juga: Mengenal Istilah Bug Hunter, Benarkah Sama Seperti Hacker?

Apakah semua motherboard tidak memiliki pengaruh pada keamanan sistem?

Tidak benar, Kualitas dan keamanan motherboard yang digunakan dapat memengaruhi keamanan sistem secara keseluruhan.
Motherboard yang rusak atau terinfeksi virus dapat membuka celah keamanan pada sistem yang berbahaya.

Apakah semua motherboard memiliki fitur keamanan yang sama?

Tidak benar, Fitur keamanan pada motherboard dapat bervariasi tergantung dari merk dan harganya.

Beberapa motherboard dilengkapi dengan fitur keamanan tambahan seperti Secure Boot, sementara yang lain mungkin memiliki fitur yang lebih terbatas.

Sudah Tahu Apa Itu Motherboard?

Setelah membaca ulasan panjang di atas, dapat kita simpulkan bahwa motherboard adalah jantung dari komputer karena memiliki berbagai komponen penting yang digunakan untuk menjalankan komputer secara sempurna.

Seemoga dengan adanya pembahasan ini, GudPeople dapat lebih memahami betapa pentingnya peran motherboard dalam perangkat komputer.

Sehingga ketika ingin membangun komputer atau membeli sebuah perangkat baru dapat memilih motherboard yang berkualitas.

Terima kasih sudah berkunjung di blog Gudang SSL. Apabila Anda merasa artikel ini bermanfaat, silakan membagikannya kepada orang lain, ya!
